超純水——半導體制造的“無瑕”之選

時間：2024-08-22

　　在半導體產業的精密制造流程中，超純水設備作為品質控制的關鍵一環，對提升芯片產品質量起到了決定性作用。本文將深入解析超純水設備如何通過其獨特優勢，確保芯片制造過程的高純凈度環境，進而直接影響并提升最終產品的性能與可靠性。

　　超純水，定義為電阻率超過18 MΩ*cm，幾乎不含有任何雜質的水，是半導體制造中最為嚴苛的用水標準。其在芯片生產中的應用覆蓋了從原材料清洗、光刻、蝕刻到最終清洗等幾乎所有重要環節，其純度直接關聯到半導體器件的細微結構能否精確形成，以及是否能有效避免缺陷產生。

　　微觀純凈度的保障

　　無雜質干擾：芯片制造過程中，即使是微小的顆粒、離子或有機物都可能影響電路的精確度，導致短路、漏電等問題。超純水設備通過多重過濾、離子交換、反滲透等先進技術，幾乎完全去除這些潛在污染物，為晶圓表面處理創造一個無暇的作業環境。

　　化學穩定性：超純水的化學性質極為穩定，不易與半導體材料發生反應，從而避免在清洗或加工過程中引入新的污染物，保證了工藝過程的連貫性和產品的穩定性。

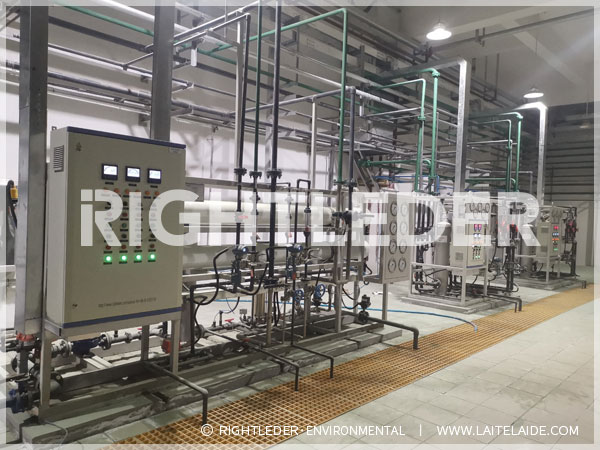

超純水設備

　　提升工藝精度與成品率

　　優化清洗效果：超純水的高純度使得其在晶圓清洗步驟中能更有效地帶走微小顆粒和化學殘留，減少圖案損壞，提升光刻和蝕刻步驟的精準度，直接關聯到芯片的電路完整性與功能表現。

　　降低缺陷率：在半導體制造的各個敏感環節使用超純水，能顯著降低由水質引起的產品缺陷，如針孔、氧化層劣化等，從而提高整體芯片的良品率。

　　支持高端技術發展

　　隨著半導體技術向更小線寬推進，對雜質容忍度的要求愈發嚴格。超純水設備的技術升級，如采用更先進的過濾材料、智能化監控與調節系統，確保了即使在最前沿的芯片制造工藝中也能提供符合要求的超純水，支持半導體行業的持續創新與高質量發展。

　　綜上所述，超純水設備通過其卓越的凈化能力，在半導體制造的多個核心環節中發揮著保駕護航的作用，是實現芯片高精度制造與提升產品質量不可或缺的基礎設施。隨著技術的不斷演進，超純水設備將持續優化，為半導體產業邁向更高級別的集成度與性能提供堅實的保障。
